مقررات و ضوابط آسانسور در ساختمان مسکونی

ابعاد مورد نیاز آسانسور هنگام تهیه مدارک معماری

نویسنده:

سحر سید صدر

۱۴۰۰-۰۹-۰۳

ضوابط و ابعاد طراحی آسانسور

این موضوع بر کسی پوشیده نیست؛ طرحی ارزشمند است که قابلیت اجرا شدن داشته باشد و در ایران، طرحی که ضوابط و مقررات مربوطه را رعایت نکرده باشد، مجوز اجرا نمی‌گیرد؛ پس بر سازندگان و معماران دانستن ضوابط و مقررات شهرداری، آتش‌نشانی، منظر و ... واجب است.

در این مقاله به نکات مربوط به آسانسور خواهیم پراخت. لازم به ذکر است که مرجع اصلی اطلاعات این مقاله، مباحث مقررات ملی است و دستورالعمل‌های زیر در خصوص ساختمان‌هایی با ترافیک متوسط (مسکونی) می‌باشد.

مطالب این مقاله شامل:

بررسی شرایطی که ساختمان نیاز به آسانسور دارد

انواع آسانسور مورد استفاده در ساختمان‌های مسکونی و ابعاد هر کدام

محل صحیح قرارگیری آسانسورها در ساختمان و عمق راه‌روی مقابل آسانسورها

نحوه محاسبه ابعاد چاه آسانسور (به همراه یک مثال)

می‌شود. امیدواریم با این اطلاعات، از دوباره‌کاری، هزینه‌های مازاد و رخ دادن اشتباه در تهیه نقشه‌های ساختمانی جلوگیری شود.


چه زمانی در تهیه نقشه‌های ساختمان باید آسانسور تعبیه شود؟

  1. اگر طول مسیر قائم* بیش از 7 متر باشد، تامین حداقل یک دستگاه آسانسور الزامی است.
  2. اگر ساختمان 8 طبقه یا بیشتر داشته باشد و یا طول مسیر قائم بیش از 28 متر باشد، حداقل دو دستگاه آسانسور باید تامین شود.
  3. در صورت تراکم بالای ساختمان، طبق تعداد طبقات و تعداد واحدها در طبقات، تعداد دستگاه‌های آسانسور محاسبه می‌گردد.

در هنگام تامین دستگاه‌های آسانسور این نکته را مد نظر قرار دهید: هر جا که تامین دستگاه آسانسور الزامی باشد، رعایت ضوابط برای معلولین جسمی لازم می‌شود. (عدم وجود پله در مسیر ورودی تا آسانسورها، تناسب عرض در آسانسور با ابعاد ویلچر، تناسب ابعاد کابین با ابعاد ویلچر به شکلی که برای باقی ساکنان تداخلی در عبور و مرور پیش نیاید و ...) همچنین اگر طول مسیر حرکت قائم بیش از 21 متر باشد، حداقل یک دستگاه آسانسور باید از نوع برانکاردبر باشد.

*طول مسیر قائم به معنای اختلاف ارتفاع سطح ورودی اصلی ساختمان تا کف بالاترین طبقه می‌باشد.

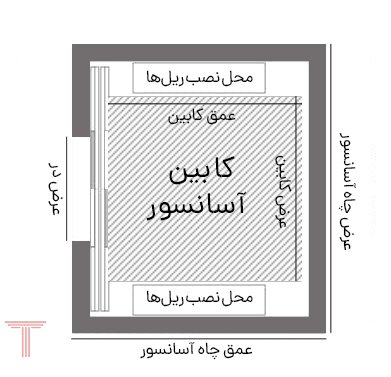

نامگذاری قسمت های مختلف آسانسور


ابعاد هر آسانسور در تهیه نقشه‌های معماری چه قدر است؟

بالاتر در مورد لزوم استفاده‌ی انواع آسانسور در شرایط مختلف گفته‌ایم. حال باید ابعاد هر مدل را ذکر کنیم. در نظر داشته باشید که ابعاد گفته شده در جدول زیر، ابعاد کابین آسانسور هستند. هنگام تهیه مدارک اجرایی باید ابعاد چاه آسانسور را محاسبه کرده و آن را مد نظر قرار دهید. ابعاد چاه آسانسور وابسته به ابعاد کابین است که در ادامه مقاله به روش محاسبه آن نیز خواهیم پرداخت.

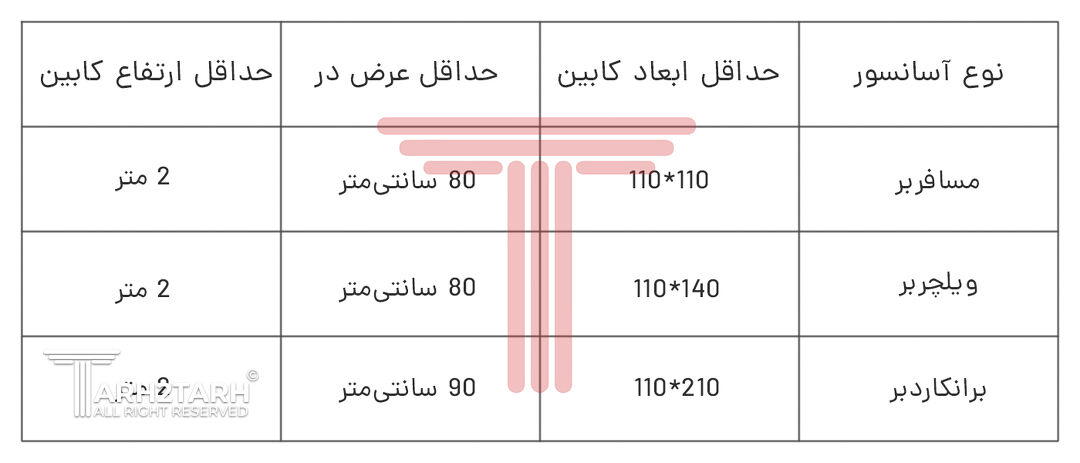

ابعاد کابین آسانسور


هنگام تهیه نقشه‌های معماری، آسانسورها را در چه محلی قرار دهیم و چه نکاتی را رعایت کنیم؟

اولین و مهم‌ترین نکته هنگام تعیین محل آسانسورها در پروژه، این است که فاصله پیاده‌روی از ورودی اصلی ساختمان تا آسانسورها باید کمتر از 40 متر باشد. همچنین در این محل باید اطمینان حاصل کنید که ورود و خروج به آسانسورها به راحتی و بدون تداخل حرکتی صورت می‌پذیرد و همچنین، مقابل آسانسورها فضای کافی جهت انتظار وجود دارد. برای ابعاد عمق راه‌روی مقابل آسانسورها باید از دستورالعمل زیر استفاده کنید:

در صورتی که آسانسور پروژه شما، تکی است، عمق راه‌رو باید برابر یا بزرگتر از عمق کابین باشد.

در صورتی که آسانسورهای پروژه شما، گروهی و کنار هم قرار گرفته‌اند، عمق راه‌رو باید برابر یا بزرگ‌تر از 150 سانتی‌متر باشد و یا برابر یا بزرگ‌تر از بزرگ‌ترین عمق کابین آسانسور در گروه باشد. (هر کدام بزرگ‌تر بود، ملاک حداقلی قرار می‌گیرد)

در صورتی که آسانسورهای پروژه شما، گروهی و روبه‌روی هم قرار گرفته‌اند، عمق راه‌رو باید برابر یا بزرگ‌تر از 210 سانتی‌متر باشد و یا برابر یا بزرگ‌تر از مجموع عمق بزرگ‌ترین کابین آسانسورهای مقابل هم باشد. (هرکدام بزرگ‌تر بود، ملاک حداقلی قرار می‌گیرد)

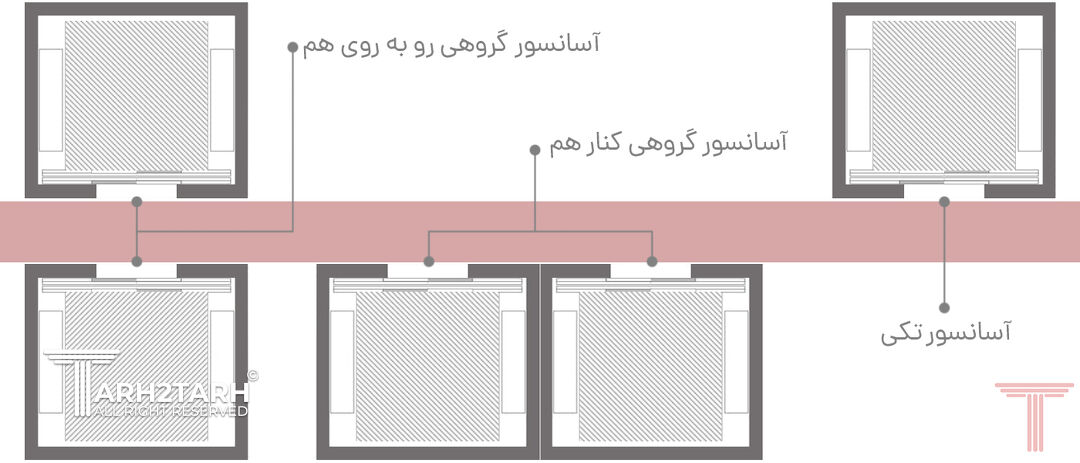

نحوه قرارگیری آسانسورها کنار هم


معرفی سایت طرح تو طرح، سایت برگزارکننده مسابقات معماری

سایت طرح تو طرح، سایت برگزاری مسابقات معماری است که مسابقات آن با کارفرمایان واقعی و پروژه‌های اجرایی برگزار می‌شود. در این سایت، طراحی نما، پلان و داخلی پروژه‌های مسکونی، ویلایی، اداری و ... به مسابقه گذاشته می‌شود. پیشنهاد می‌کنیم در صورت عدم آشنایی با این سایت، به صورت رایگان حساب کاربری خود را بسازید و با شرکت در مسابقات، از فرصت برنده شدن جوایز نقدی ارزنده و آشنایی با کارفرمایان و سازندگان مطرح کشور برخوردار شوید.

معرفی پنل پرسش و پاسخ طرح تو طرح

در مسابقات معماری طرح تو طرح، برای ایجاد ارتباط بین کارفرمایان و معماران، پنلی ساخته شده است تا معماران سوالات خود را در این بخش وارد کرده و جواب کارفرمای پروژه را آنجا بخوانند. با توجه به سوالات متداول و پرتکرار این پنل، تصمیم گرفتیم تا مقالات متعددی در رابطه با سوالات بنویسیم و به تشریح بعضی مفاهیم، ضوابط و ابعاد استاندارد فضاهای ساختمانی بپردازیم.

امیدواریم توانسته باشیم مبحث ضوابط و ابعاد مورد نیاز آسانسور در نقشه‌های معماری را به خوبی برایتان توضیح داده باشیم.
